안녕하세요 돌돌말이입니다.
전 사실 조이콘 모듈을 10번이 넘게 교체해봤는데요.
스위치가 한창 유행할때 알리에서 10개 묶음으로 샀어서 아까운 마음에 지인들이나 제꺼 교체하다보니 경험이 많이 쌓였었어요.
놀랍게도 오늘 실패를 겪었습니다..
사건의 발단

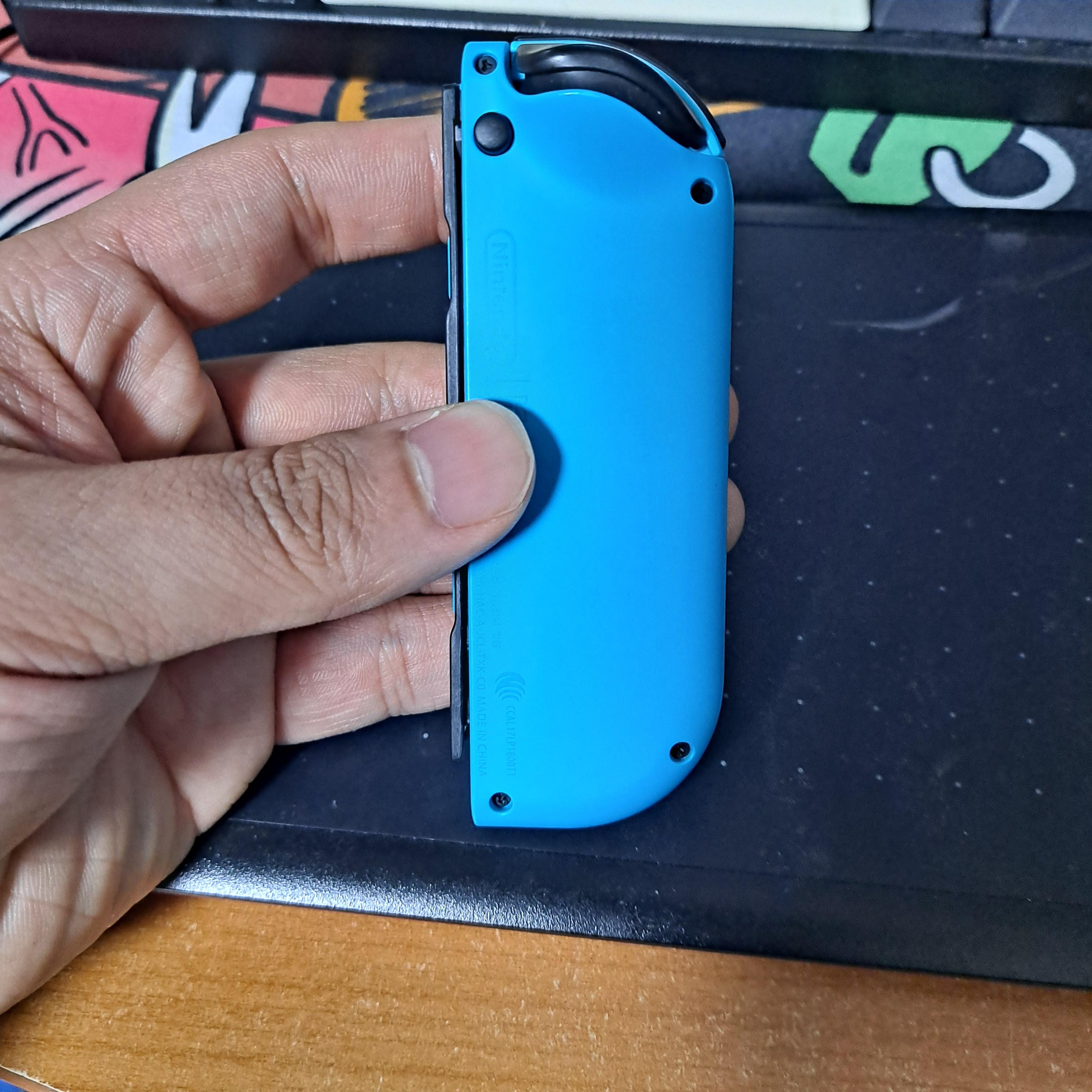

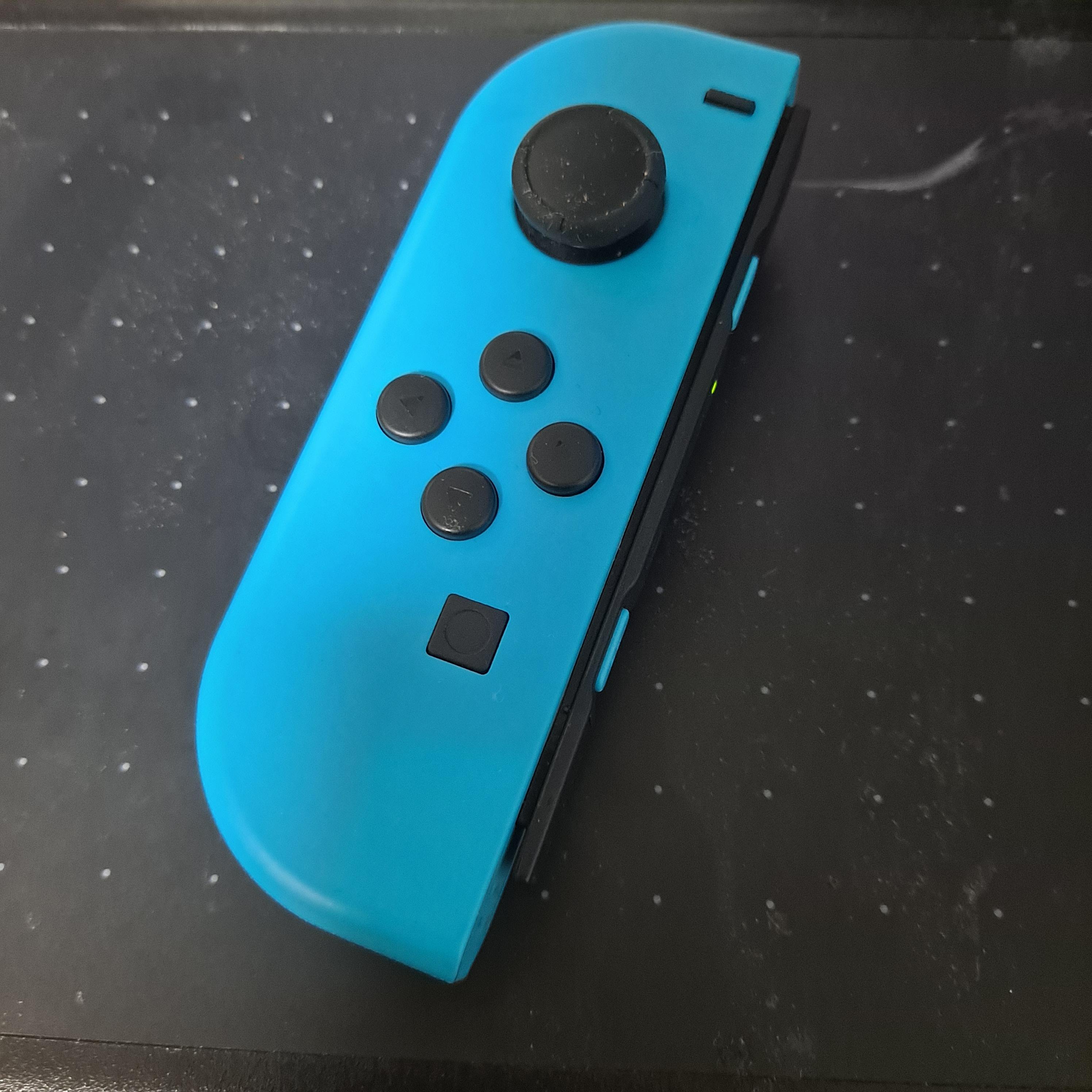

맛탱이가 가버린 왼쪽 조이콘군...
설정에서 컨트롤러 탭에 보면 스틱 보정이라는 항목이 있습니다.
거기서 다시 쏠림을 확인해볼게요.
아... 젤다나 하데스 처럼 컨트롤을 요구하는 게임은 도저히 할 수가 없게 되버린 조이콘입니다..
하데스 용암맵에서 저러면 진짜 열받아요...
가만히 뒀는데 용암에 꼬라박고 있음..ㅠㅠ
준비물
조이콘 모듈을 못찍었는데 당근 교체할 아날로그 모듈이 필요하겠죠?
http://m.made25.com/
마데전자
마데전자 - 게임기 부품 판매 전문 쇼핑몰/수리 AS센터 (닌텐도, 플레이스테이션, XBOX)
m.made25.com
전 이 사이트 추천드려요.
모듈과 드라이버 모두 이곳에서 구매하시면 되고 걸쇠도 판매하니 조이콘 고질병인 걸쇠도 고치실 분들은 걸쇠 구매도 추천드립니다.
해외직구보다는 당연히 비싸지만 저렴한 편이에요.
직접 수리 과정을 담은 영상도 올려두셨어요.

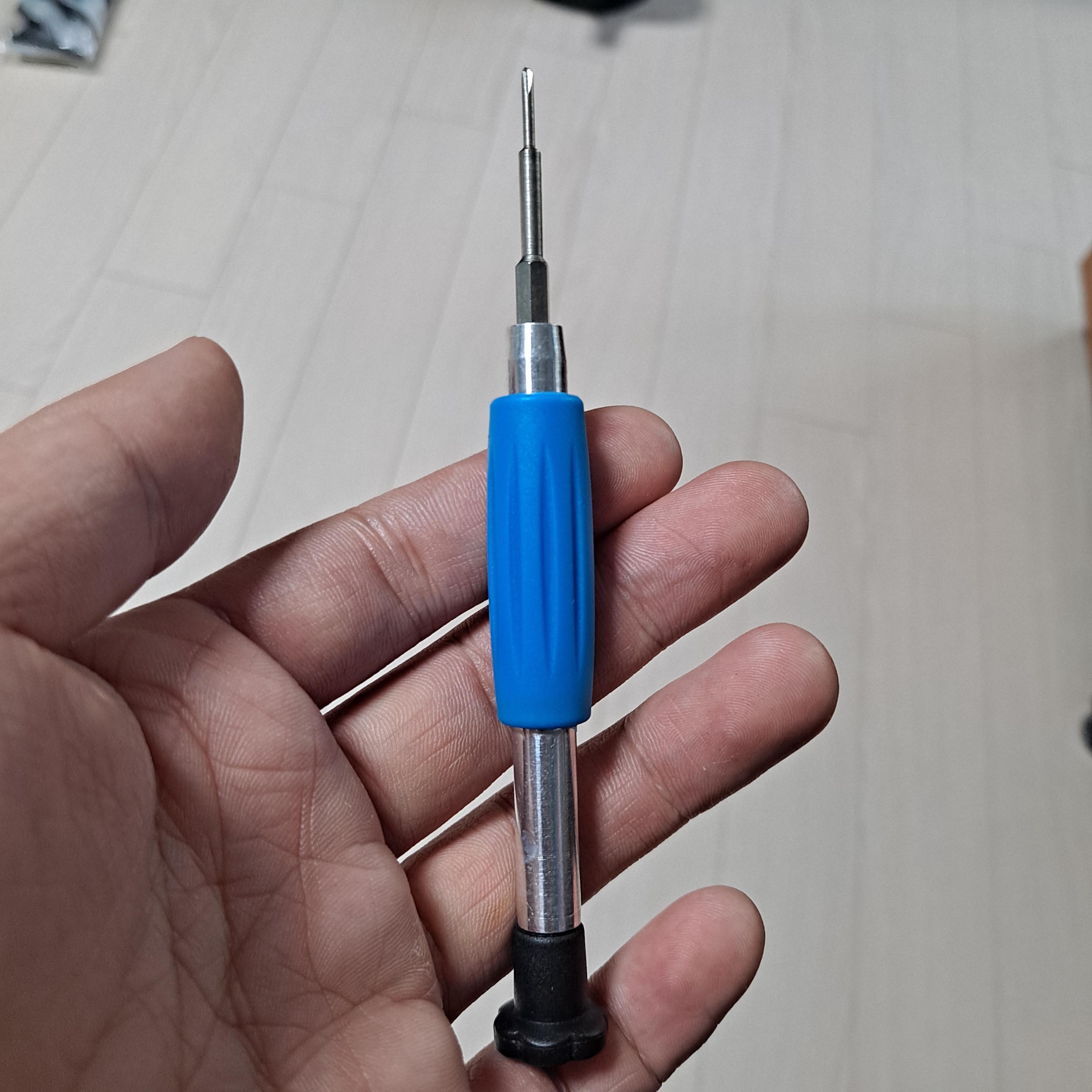

드라이버는 왜 구매해야하느냐? 닌텐도에서는 일반 십자가 아니라 독자적인 y자 나사를 사용해요.
거기에 맞는 드라이버를 따로 구매해야 제대로 분해가 가능합니다.
진행
하...몇번씩 한거지만 이 부분이 가장 짱납니다.

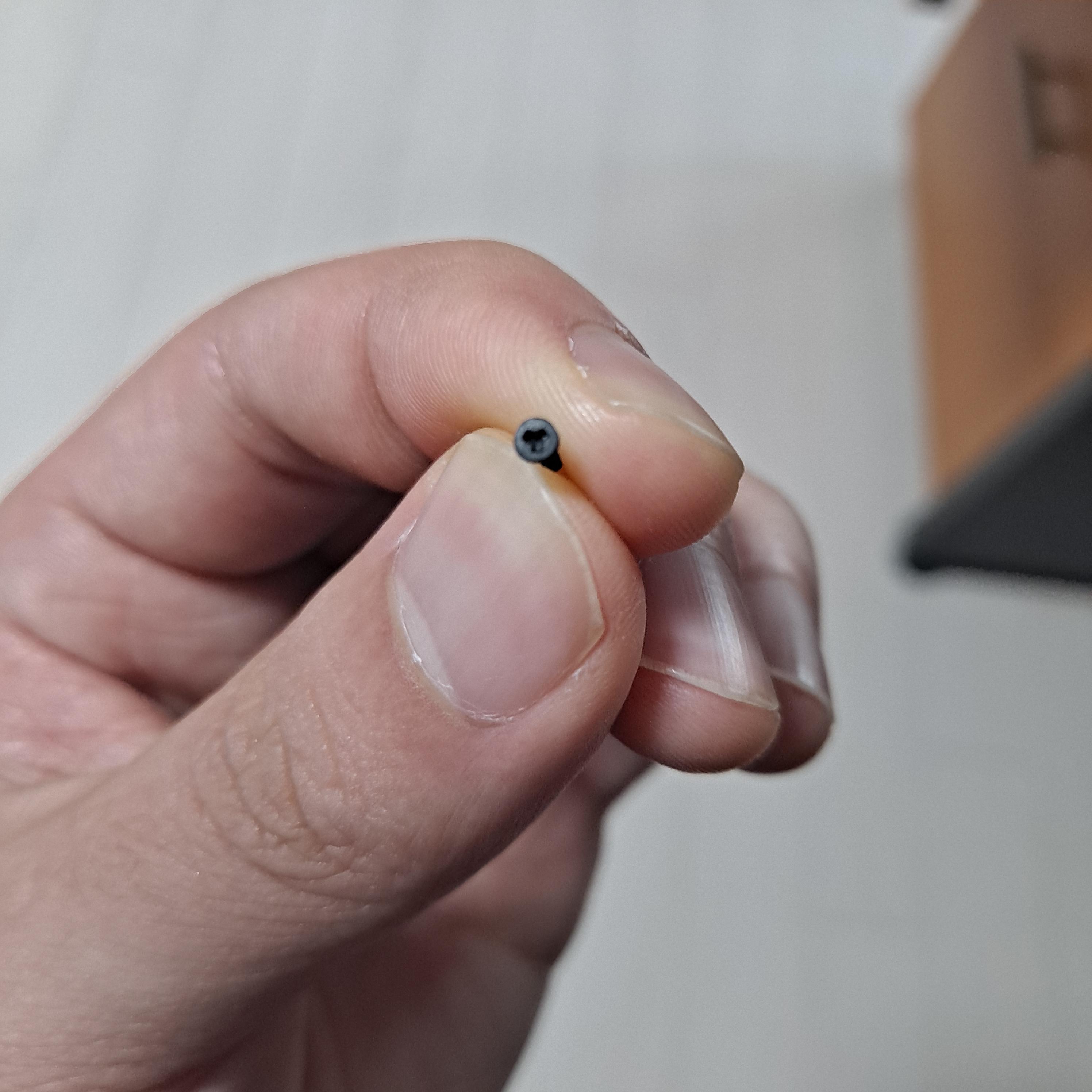

y자 나사가 아주 약하기 때문에 꽉 누르면서 돌려줘야 나중에 풀때도 잘 풀립니다.
저는 내구도가 너무 아쉬워서 심지어 알리에서 파는 y자 나사, 십자나사로 교체도 해봤는데 접합부가 안맞물려서 케이스를 버린 적도 있어요..ㅠ
결국 저 닌텐도 기본 나사를 쓰긴 해야되는데 아주 약하니 항상 조심!
너무 싸구려 드라이버를 써도 야마가 나서 문제 생길 수 있으니 제거랑 비슷한 드라이버를 구매하시길 추천드립니다.

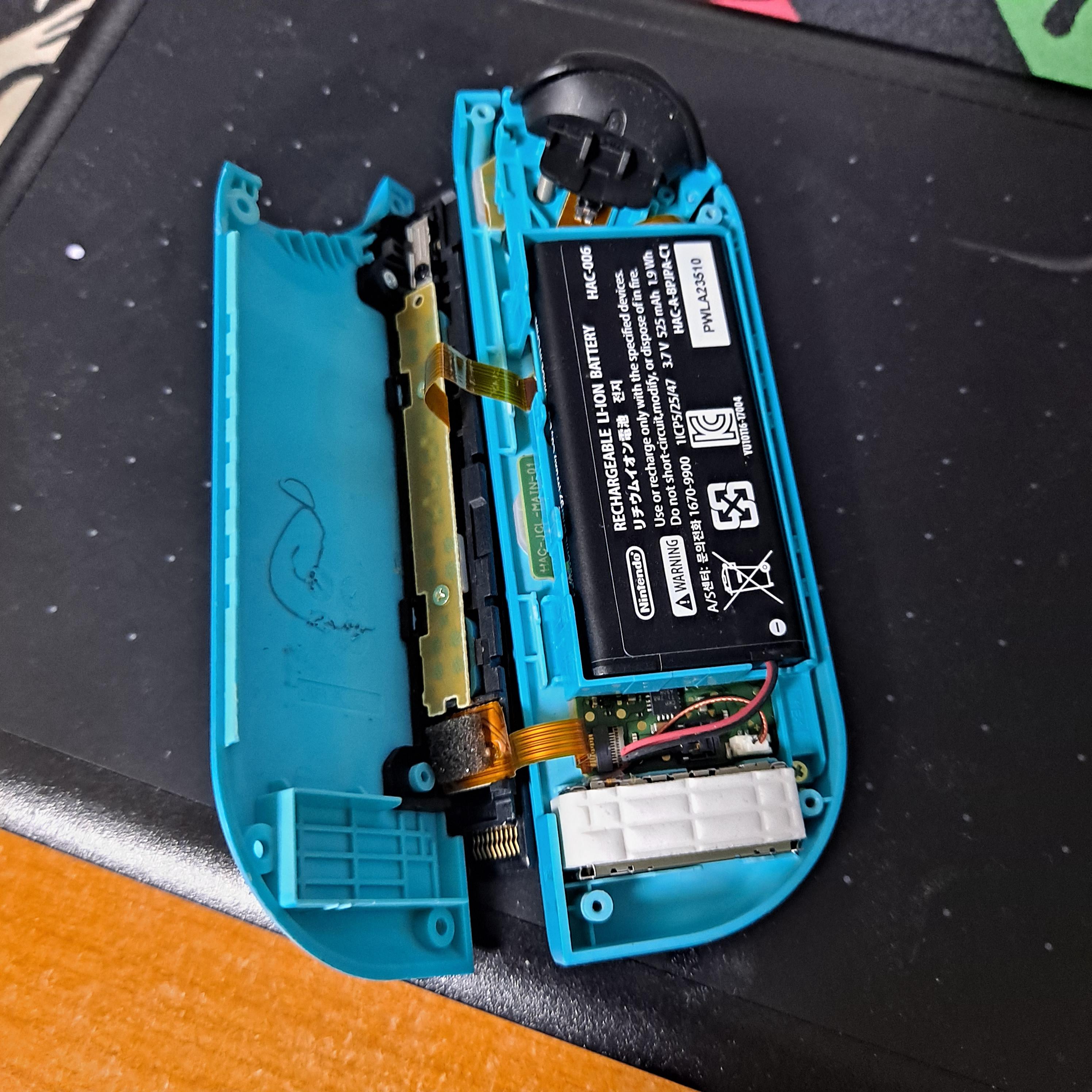

닌텐도의 독자적인 y자 나사를 빼내면 이렇게 복잡한 내부가 드러나게 되죠.
하지만 어려울 건 없습니다. 더 진행해볼까요?

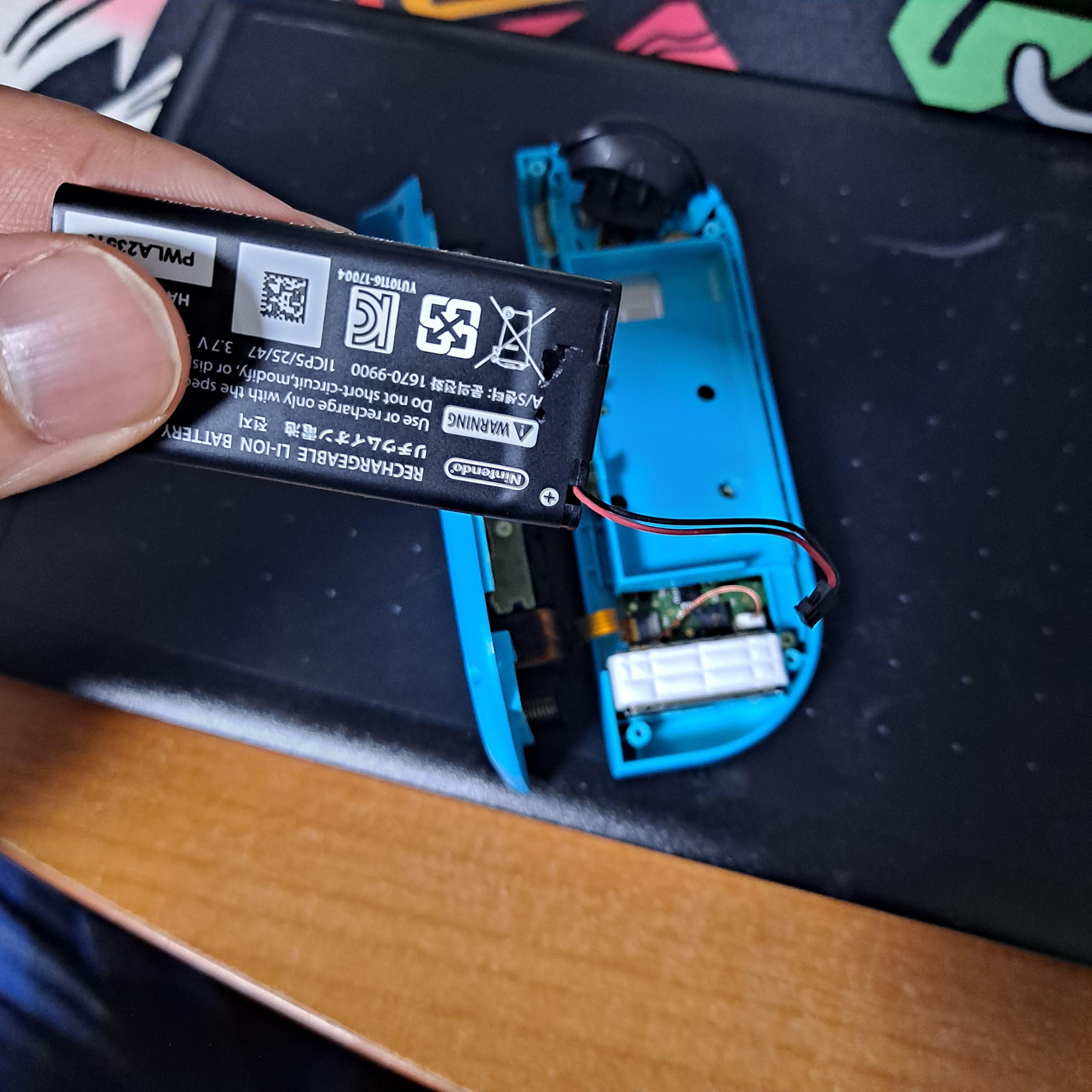

첫번째 단계는 배터리 분리입니다. 배터리 자리에 나사가 있기 때문에 배터리를 제거해줘야 편하게 작업이 가능합니다.
양면테이프로 고정되있는데, 그냥 살살 떼준 후 보드에 붙어있는 선은 힘줘서 톡 떼주면 떨어집니다.

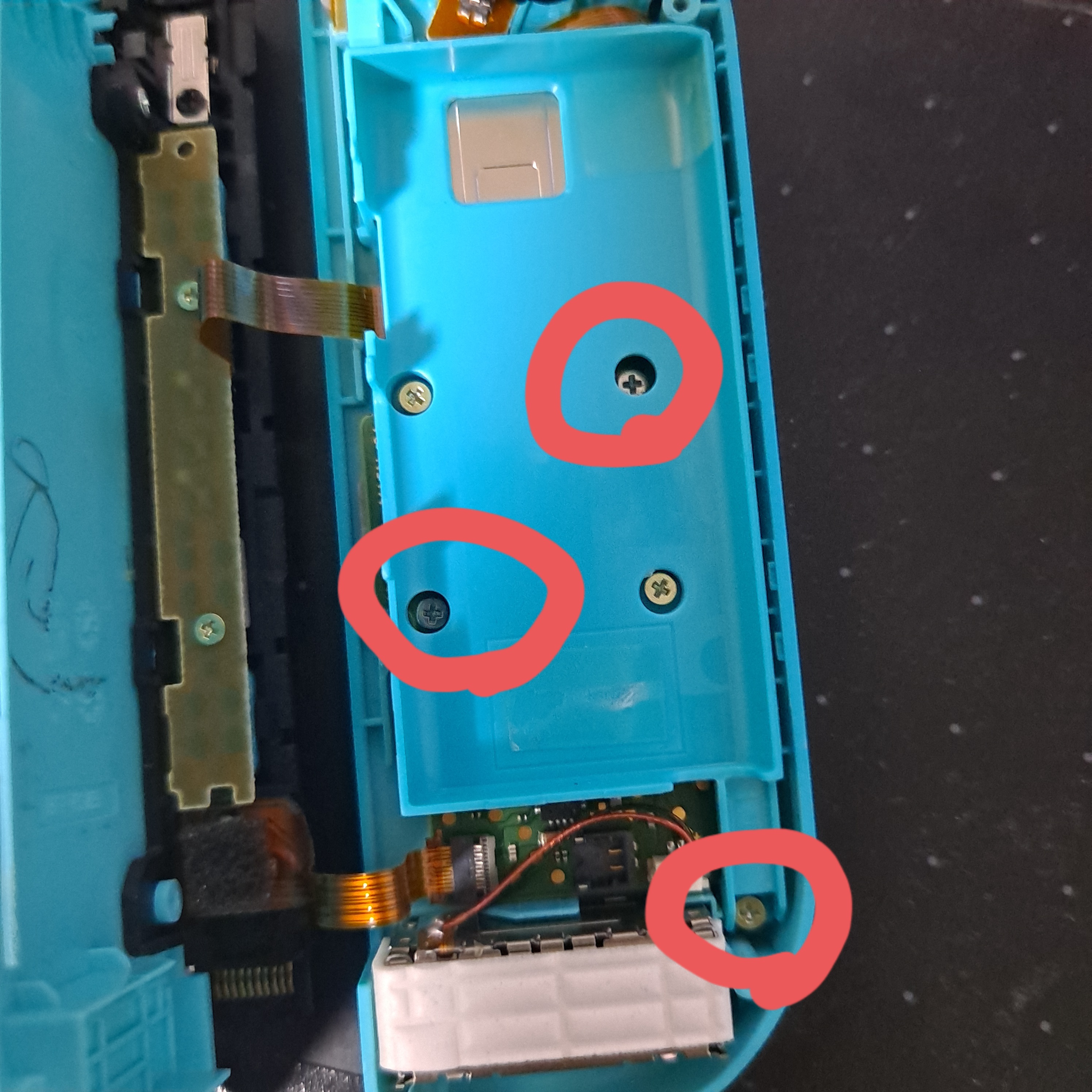

이제 저 표시된 3개의 나사를 제거해줍니다. 여기부터는 십자 나사에요. 드라이버를 교체해주세요.
중간 판은 옆으로 뒤집어서 놔둬줄게요.

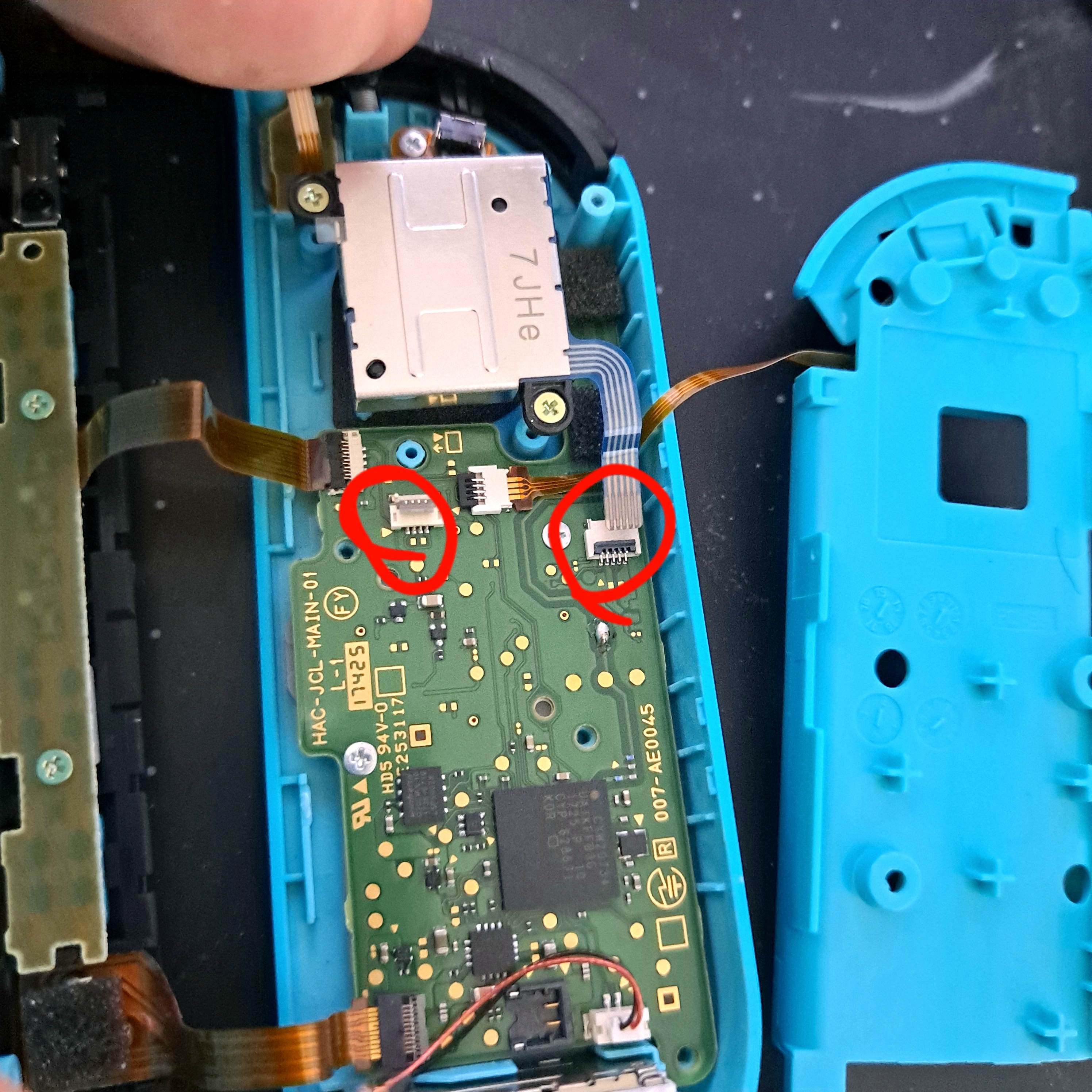

이 상태로 모듈을 교체해줄건데 저 보드에 고정된 부분을 뾰족한 물건으로 들춰주면 리본 고정이 풀립니다.
총 두개를 분리해주시고 다시 모듈을 고정하는 나사 두개를 제거하겠습니다.

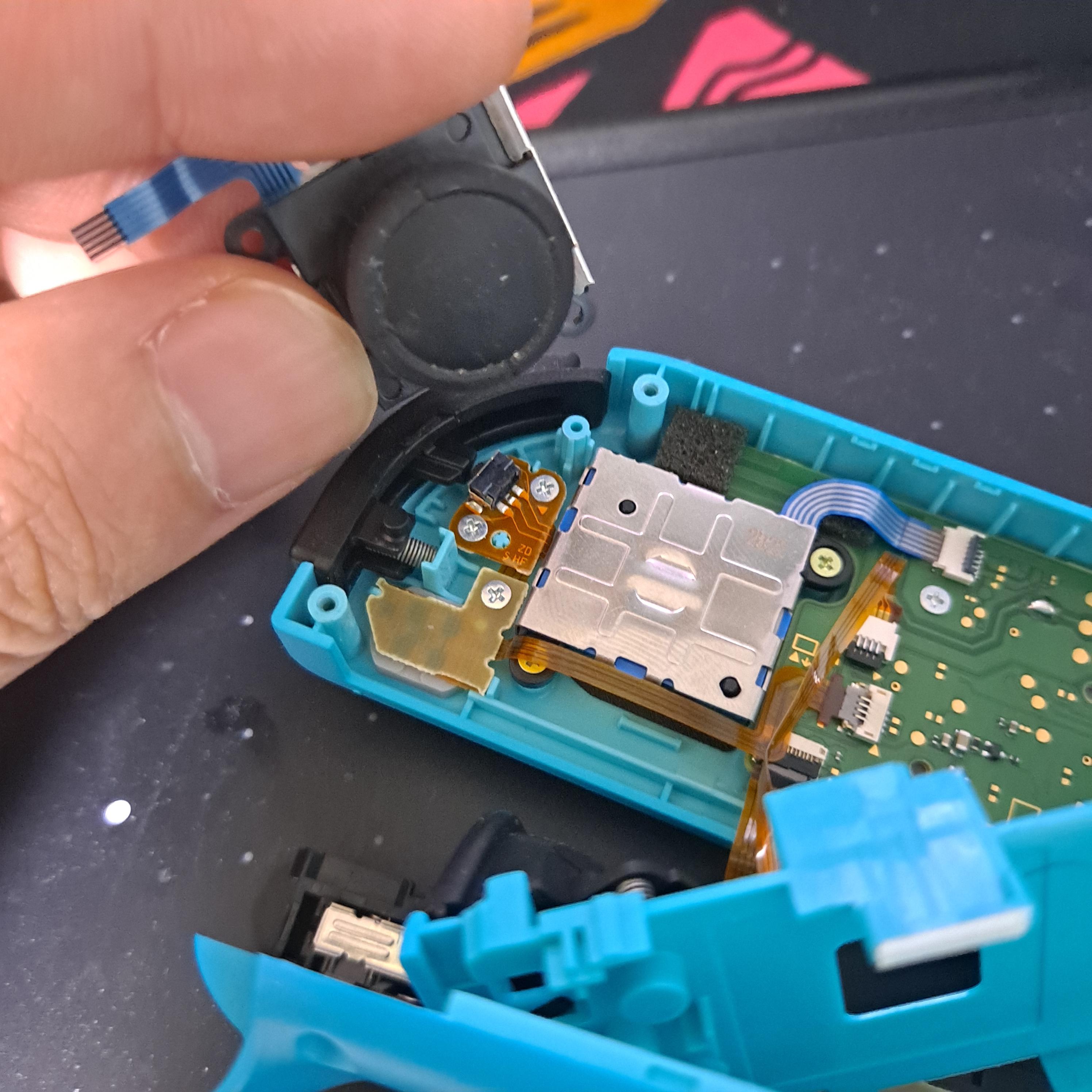

있던 모듈을 제거하고 다른 모듈로 교체했어요. 리본도 다시 꽂아주고 다시 고정했습니다.
이 부분에서... 전 실수를 저질렀어요.

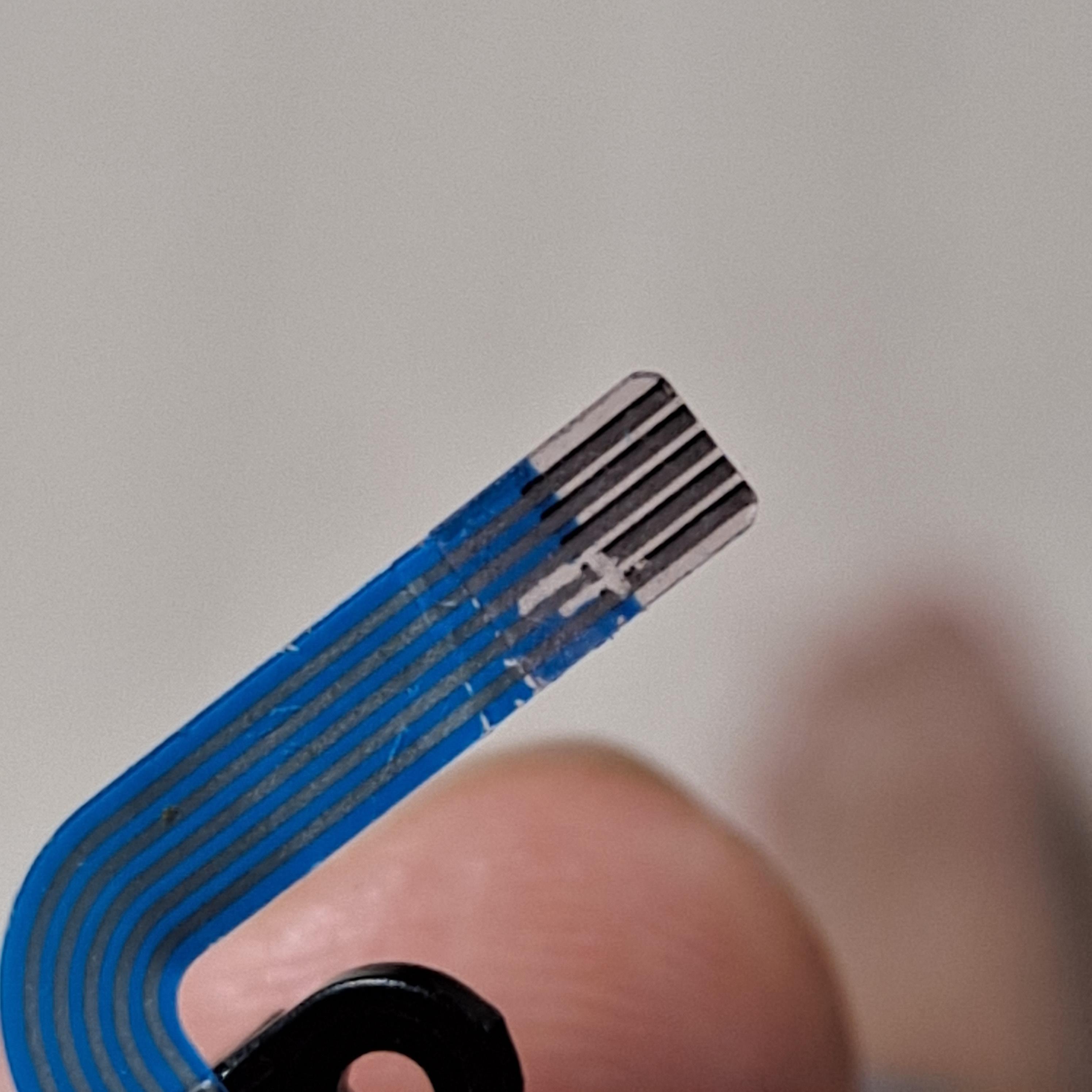

혹시 안끼워지면 다시 까기 귀찮아서 너무 세게 밀어넣었더니 단선이 생겼어요ㅠ
예전에 뾰족한 족집개로 진행하다 구멍을 낸적이 있었는데 이런 경우는 처음이네요ㅠ
ㅠㅠㅠㅠㅠ
아쉽지만 예전 모듈을 다시 꽂아주고 역순으로 조립을 했습니다..ㅠㅠ
전 모듈을 하나 더 사서 다시 진행해야겠네요.. 제 사례를 검토하여 여러분들은 성공하시길 빌며 오늘 포스팅은 마치겠습니다.
